PRASY Z CYFROWYM SYSTEMEM POMIARÓW.

Wykonujemy prasy pod indywidualne zamówienia wyposażone w cyfrowy wskaźnik i rejestrator ciśnienia/nacisku współpracujące z komputerem dającym możliwość późniejszej wizualizacji otrzymanych pomiarów oraz archiwizację danych. Urządzenia sterowane są przy pomocy elektrozaworów. Prasy wyposażone mogą być w przetworniki drogi, czujniki ciśnienia urządzenia pomiarowe i/lub wskazujące. Tego typu urządzenia zakupują głównie różnego rodzaju Instytuty, Uczelnie o raz firmy produkcyjne w celu przeprowadzania badań i pomiarów wytrzymałościowych produktów i/lub ich próbek.

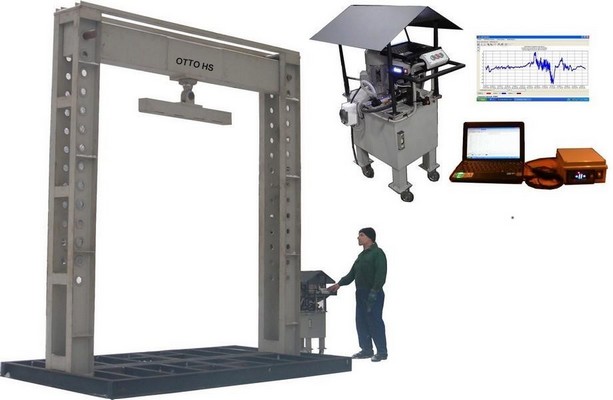

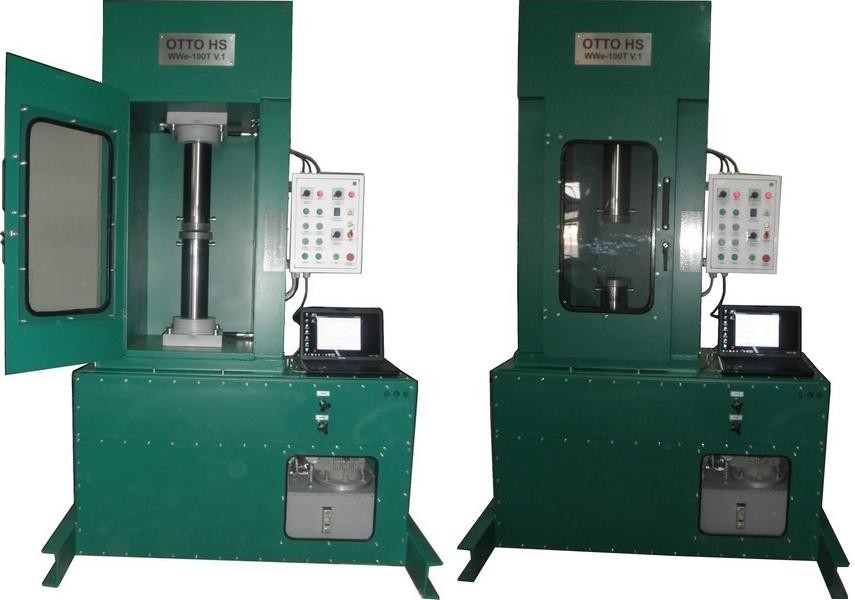

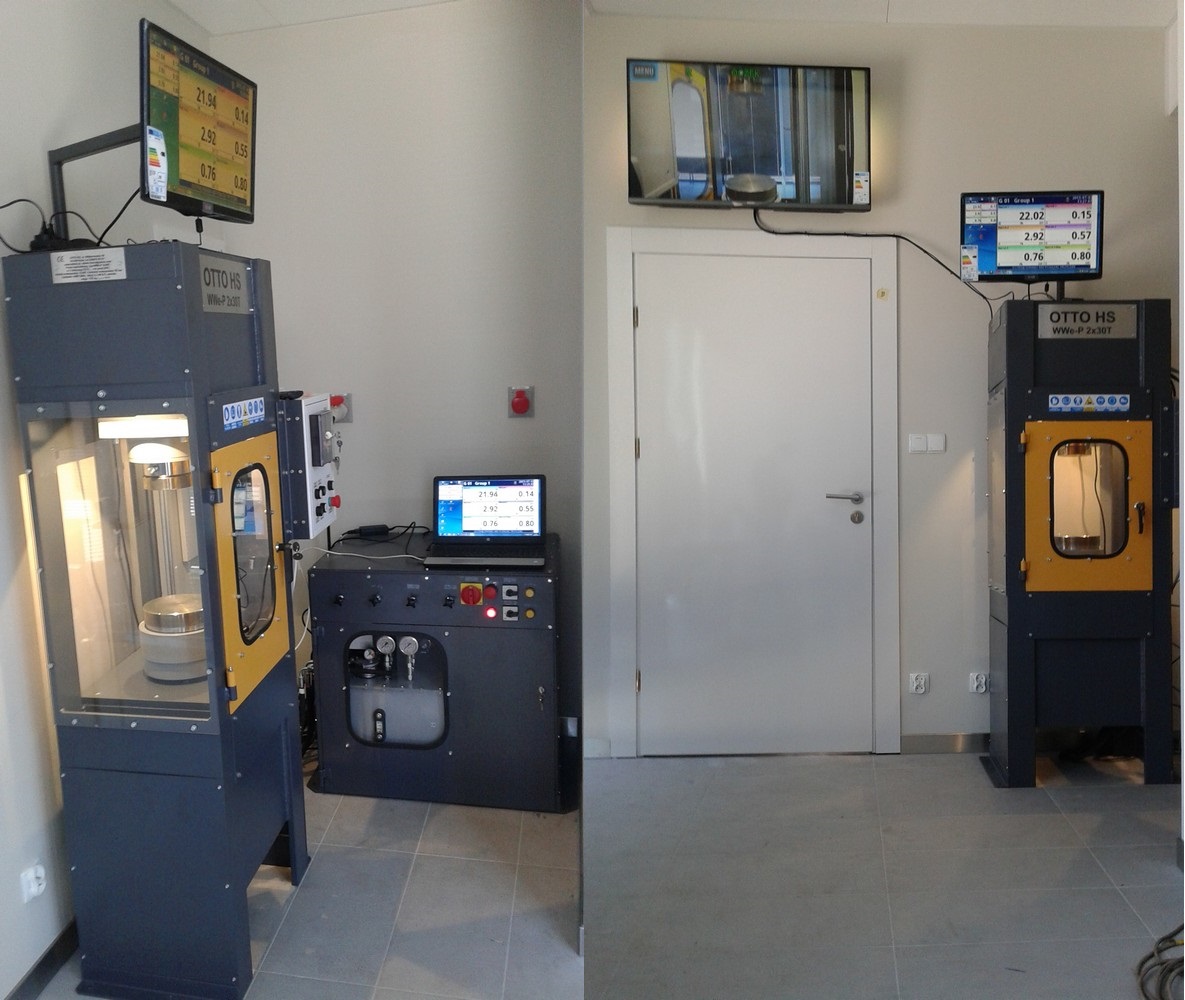

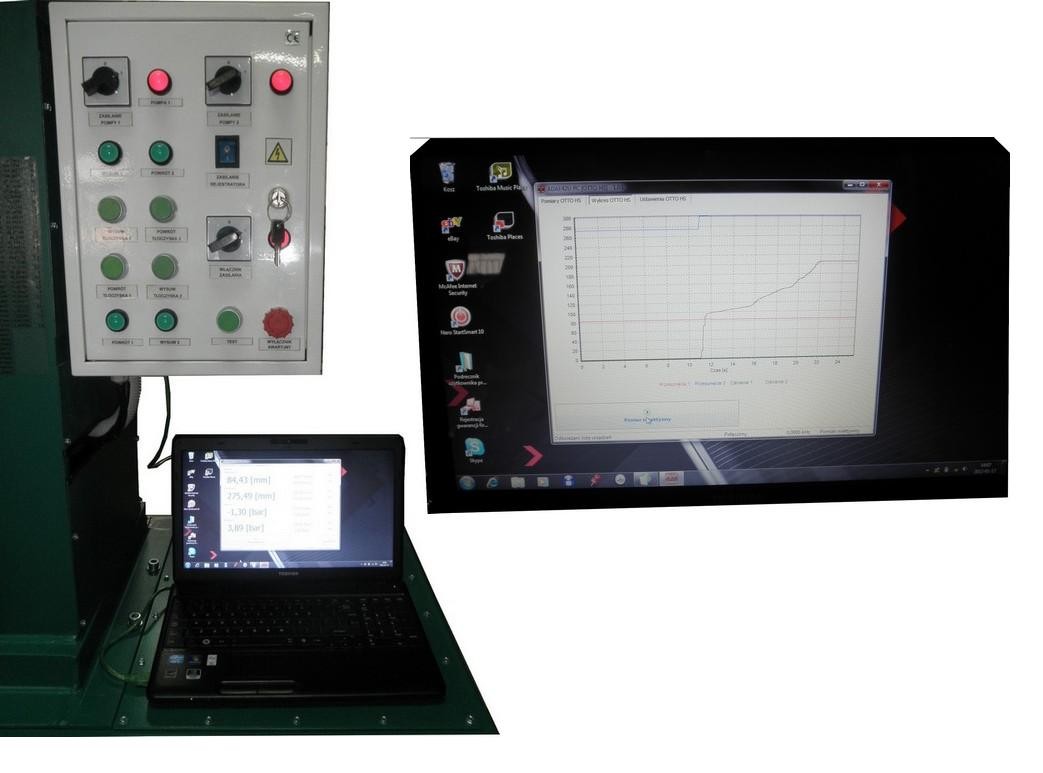

Niektóre z naszych realizacji

Poniżej rozwiązania dotyczące odczytu i zapisu pomiaru(ów)

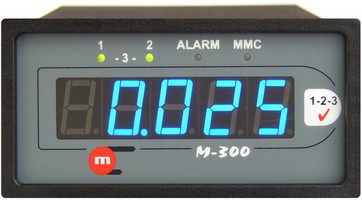

I.Pomiar ciśnienia lub siły nacisku z wskaźnika cyfrowego połączonego z agregatem hydraulicznym kablem (o długość wg określenia i potrzeb kupującego). Rejestrator cyfrowy może być wyskalowany w ciśnieniu lub w sile nacisku. Urządzenie montowany na agregacie, fot  1. Wskaźnik cyfrowy z rejestratorem (pamięć wewnętrzna), programem graficznym do wizualizacji wyników na PC, możliwość podłączenia po PC, przeniesienia wyników do pamięci PC. Pomiar ciśnienia z częstotliwością 100Hz, interwału rejestracji 0,01s, błąd zakresu +/-0,02%.

                                          fot 1.

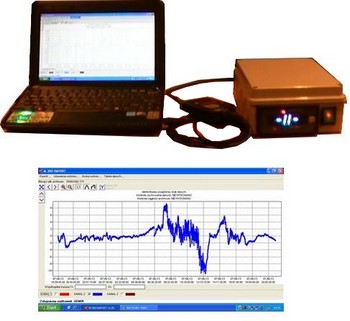

II.- I+ laptop przystosowany do współpracy z rejestratorem. Laptop  z wgranym oprogramowaniem i instrukcja użytkowania programu rejestratora fot 2.

                                             fot 2.

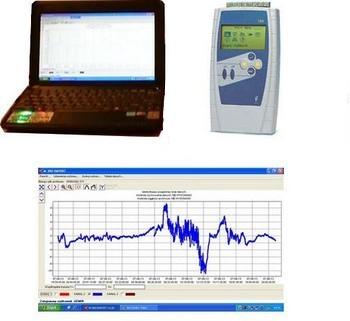

III. Rejestrator cyfrowy mobilny może być wyskalowany w ciśnieniu lub w siłę nacisku. Urządzenie mobilne, podłączane pod przewody znajdujące się przy agregacie, fot 3. Wskaźnik cyfrowy z rejestratorem (pamięć wewnętrzna), wyświetlaczem LCD, graficzny pokaz wyników na rejestratorze, możliwość wykorzystania go wielu urządzeń, programem graficznym do wizualizacji wyników na PC, możliwość podłączenia po PC, przeniesienia wyników do pamięci PC. Czas próbkowania do 0,25ms (od 1próbek/h do 4000 próbek/s), błąd pomiaru +/-0,5%, czas pracy na baterii 40h.

                                  fot 3.

IV.- III+  laptop przystosowany do współpracy z rejestratorem z wgranym oprogramowaniem i instrukcją użytkowania programu rejestratora fot 4.

                                    fot 4.

Poniżej przykładowe urządzenia z zastosowanymi opcjami

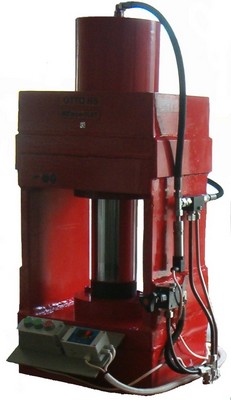

1) Prasa 120T z zastosowaniem opcji I

2) Prasa 50T z zastosowaniem opcji II
